傳統的光刻工藝中所使用的鉻玻璃掩膜板需要由專業供應商 提供，但是在研發環境中，掩膜板的設計通常需要經常改變。 無掩膜光刻技術通過以軟件設計電子掩膜板 的方法，克服了 這一問題。與通過物理掩膜板進行光照的傳統工藝不同，激光 直寫是通過電腦控制一系列激光脈沖的開關，在光刻膠上直接 曝光繪出所要的圖案。

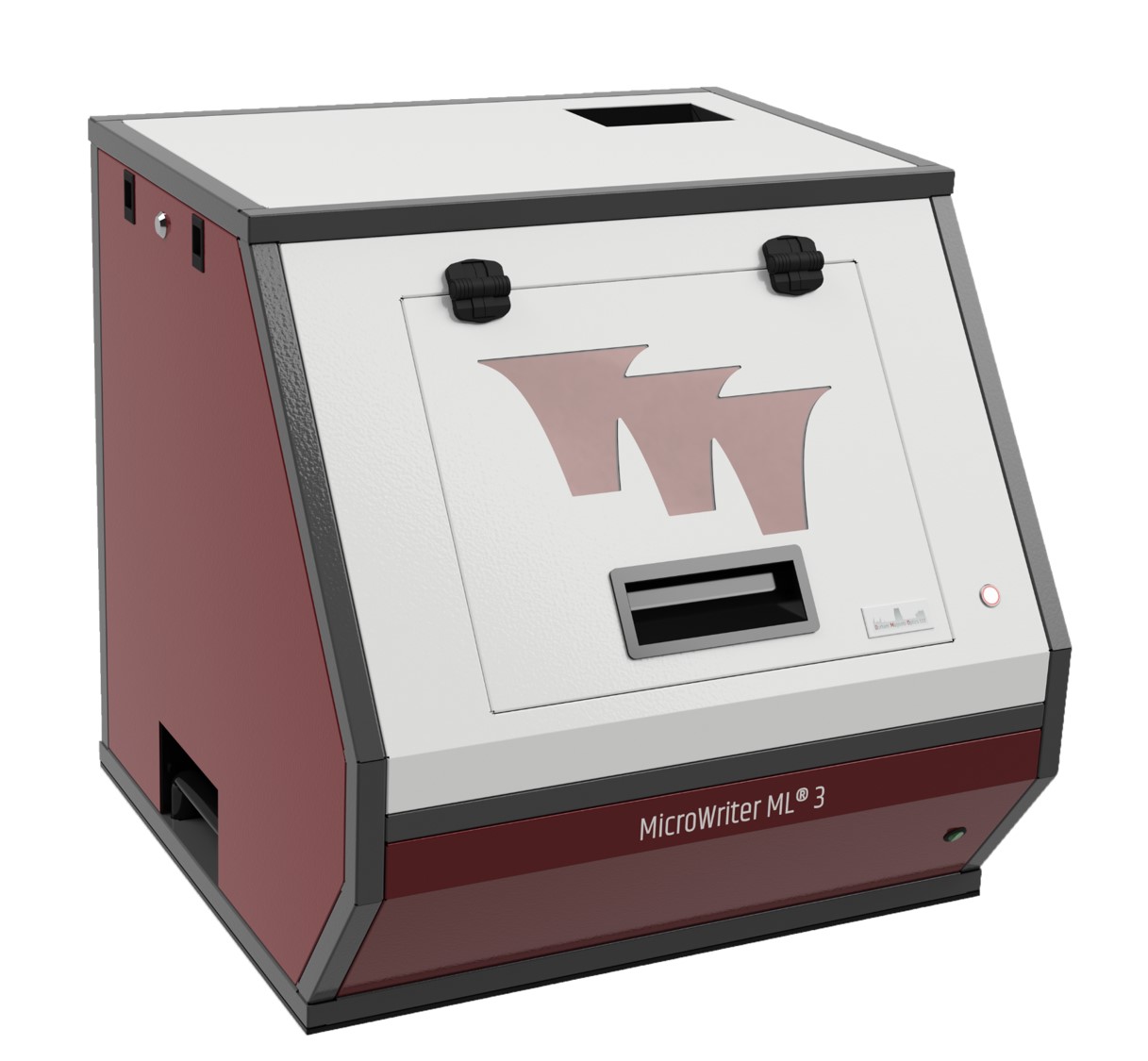

  Microwriter ML 3 是一款多功能激光直寫光刻系統，具有 結構小巧緊湊(70cm X 70cm X 70cm)，無掩膜直寫系統的靈 活性，還擁有高直寫速度，高分辨率的特點。采用集成化設 計，全自動控制，可靠性高，操作簡便。適用于各種實驗室桌 面。

Focus Lock 自動對焦功能

Focus lock 技術是利用自動對焦功能對樣品表面高度進行探測，并通過 Z 向調整和補償，以保證曝光分辨率。

光學輪廓儀

Microwriter ML3 配備光學輪廓探測工具，用于勻膠后沉積層，蝕刻層， MEMS 等前道結構的形貌探測與套刻。 Z 向最高精度 100 nm ，方便快捷。

標記物自動識別

點擊“ Bulls-Eye” 按鈕， 系統自動在 顯微鏡圖像中識別光刻 標記。標記 物被識別后，將 自動將其移動 到顯微鏡中心位置。

別直寫前預檢查

軟件可以實時 顯微觀測基體 表面，并顯示 預直寫圖形 位置。通過實時調整 位置、角度，直到設計圖形按要求與已有結構 重合，保證直寫準確。

簡單的直寫軟件

MicroWriter 由 一個簡單直觀的 Windows 界面軟件控制 。工具欄 會引導使用者進行簡單的布局設計、基片對準和曝光的基本操作。該軟件在 Windows10 系統下 運行 。

Clewin 掩模圖形設計 軟件

• 可以讀取多種 圖形設計 文件（ DXF, CIF, GDSII, 等 ）

• 可以 直接 讀取 TIFF, BMP 等 圖片 格式

• 書寫范圍只由基片尺寸決定

直寫分辨率1μm

直寫分辨率0.6μm

  微電極制備

       光刻膠上的圖形                                 Au電極（SEM）                                   Au電極（SEM）

微結構制備

微流通道制備
